A sistema di pompaggio solareviene solitamente venduto su due numeri: la prevalenza della pompa e la sua portata. Quindi viene installato e un terzo numero decide tranquillamente se funzionerà mai come pubblicizzato: il cavo. Il cavo sottodimensionato è uno dei guasti più comuni e meno diagnosticati nel pompaggio solare. L'array va bene, la pompa va bene, il controller va bene, eppure la pompa funziona lentamente, va in sottotensione a mezzogiorno o non si avvia affatto al mattino presto. Il colpevole è spesso la perdita di pochi volt in un filo lungo e sottile.
Questa guida copre l'intero argomento in termini pratici: come funziona la caduta di tensione, quanto è accettabile, quale dimensione del cavo trasporta quale corrente, come dimensionare un percorso passo dopo passo con esempi pratici e i dettagli di installazione che decidono se il cavo sopravvive dieci anni in un pozzo. È stato scritto dal team di ingegneri di Taizhou Lead Pump Co., Ltd., che costruisce pompe e controller solari da 220 W a 15.000 W.
A differenza di una pompa alimentata dalla rete, una pompa solare è estremamente sensibile alla tensione. Una pompa di rete alimentata a 230 V può sopportare un calo di 10 V senza che nessuno se ne accorga. A 96 V CCpompa solareche perde 10 V ha perso più del 10% della sua alimentazione e la finestra MPPT del controller, la sua soglia di avvio e la protezione da sottotensione iniziano a comportarsi male.
Ci sono tre conseguenze separate se si sbaglia il cavo:
· Ore di estrazione perse. La pompa necessita di una tensione minima per avviarsi. Il calo di tensione spinge quella soglia più tardi nella mattinata e nel primo pomeriggio, così si perdono gli aspetti più produttivi della giornata.
· Perdita di flusso al picco. I motori che funzionano al di sotto della tensione nominale assorbono più corrente per lo stesso carico, si surriscaldano e forniscono meno acqua: la classica lamentela "funziona, ma non come la scheda tecnica".
· Viaggi fastidiosi e vita breve. La protezione da sottotensione e sovracorrente scatta ripetutamente; ogni viaggio è un ciclo di avvio-arresto e ogni ciclo usura il motore, le guarnizioni e i condensatori del controller.
La scelta del cavo è sempre un compromesso tra due limiti indipendenti ed è necessario soddisfarli entrambi.
Caduta di tensione (limite prestazionale)
Ogni metro di rame ha una resistenza. La corrente che lo attraversa perde tensione in proporzione alla corrente, alla lunghezza e alla resistenza per metro. La caduta di tensione di per sé non danneggia nulla, ma affama il motore: questo è il limite che decide se il sistema funziona.
Portata: capacità di trasporto di corrente (limite di sicurezza)
Un conduttore che trasporta troppa corrente rispetto alla sua sezione si surriscalda. In un pozzo il cavo è legato al tubo di caduta, spesso all'interno di una copertura, senza flusso d'aria: il calore non può fuoriuscire. Il surriscaldamento degrada l'isolamento in PVC e un isolamento degradato nell'acqua è il motivo per cui una pompa diventa in cortocircuito. Questo è il limite che decide se il sistema è sicuro.
Un cavo che supera il test di caduta di tensione può comunque fallire il test di amperaggio e viceversa. Calcola sempre entrambi, quindi scegli la taglia più grande.
Per un circuito CC a due fili, che è la cosa più comunepompa solaregli array e molte alimentazioni di pompe sono: la caduta di tensione è:
VD (V) = 2 × L × I × ρ ÷ A
· L = lunghezza del cavo unidirezionale in metri (il 2 rappresenta il conduttore di ritorno)
· I = corrente in ampere
· ρ = resistività del rame ≈ 0,0175 Ω·mm²/m a 20 °C (utilizzare 0,020 per cavi caldi e progettazione conservativa)
· A = sezione del conduttore in mm²
Per AC trifase la stessa idea diventa VD = √3 × L × I × ρ ÷ A; per la corrente alternata monofase utilizzare la formula del due fili con il fattore di potenza incluso.
Quanto calo è accettabile? La convenzione del settore, e quella in base alla quale progettiamo, è:
|
Sezione del circuito |
Caduta massima consigliata |
Perché |
|
Array → controller (DC) |
≤ 3% |
Mantiene l'input del controller all'interno della finestra MPPT |
|
Controller → pompa (DC o AC) |
≤ 3% |
Mantiene la tensione del motore vicino a quella nominale, protegge l'avviamento |
|
Sistema totale |
≤ 5% |
Oltre a ciò, il flusso e l’affidabilità svaniscono rapidamente |
|
Ogni singola corsa superiore a 100 m |
≤ 3% e controllare due volte la portata |
I lunghi periodi sono dove vivono tutte le perdite |
Seguono due regole pratiche. Innanzitutto, calcola sempre la corrente più alta che il cavo potrà mai vedere: in genere la corrente di ingresso massima della pompa a pieno carico, non la corrente di funzionamento nominale. In secondo luogo, aggiungere un margine del 10-20% se il cavo si surriscalda, viene raggruppato con altri cavi o esposto al sole estivo diretto.
Il sistema metrico mm² è lo standard nella maggior parte dei mercati di esportazione; Gli acquirenti nordamericani pensano in AWG. Gli equivalenti approssimativi e la portata tipica del rame (isolamento in PVC, temperatura ambiente 30 °C, cavo singolo in aria libera) sono:
|
mm² |
≈ AWG |
Portata tipica (A) |
Utilizzo tipico |
|
1.0 |
18 |
10-12 |
Solo cablaggio di controllo e segnale |
|
1.5 |
16 |
14-17 |
Brevi corse del sensore/galleggiante, piccole pompe di superficie |
|
2.5 |
14 |
19–24 |
Piccole pompe DC, gocce corte |
|
4 |
12 |
26–32 |
Pompe per pozzi superficiali e poco profondi da 1–1,5 kW |
|
6 |
10 |
34–41 |
2,2 kW monofase, portate medie |
|
10 |
8 |
46–57 |
3–4 kW, gocce del pozzo più lunghe |
|
16 |
6 |
62–76 |
Classe 5,5 kW, alimenta in pozzi profondi |
|
25 |
4 |
80–101 |
7,5–11 kW, lunghe percorrenze |
|
35 |
2 |
95–125 |
Classe 15 kW, alimentatori principali |
I dati sulla portata sono indicativi: verificare sempre il tipo di isolamento e il metodo di installazione utilizzando la scheda tecnica del produttore del cavo. Per i cavi sommergibili raggruppati in un pozzo, applicare un fattore di declassamento di circa 0,8; per cavi in canalina o in un tetto caldo, 0,7–0,8. Quando la cifra declassata è vicina al carico, aumenta di una taglia.
La tabella seguente fornisce la caduta di tensione in volt per ogni 10 m di circuito in rame unidirezionale, circuito a due fili, a 20 °C. È indipendente dalla tensione del sistema, quindi puoi utilizzarlo per sistemi a 48 V, 96 V, 220 V o 380 V: basta confrontare il risultato con la percentuale consentita.
|
Cavo (mm²) |
10A |
20A |
30A |
50A |
|
1.5 |
2.33 |
4.67 |
7.00 |
11.67 |
|
2.5 |
1.40 |
2.80 |
4.20 |
7.00 |
|
4 |
0.88 |
1.75 |
2.63 |
4.38 |
|
6 |
0.58 |
1.17 |
1.75 |
2.92 |
|
10 |
0.35 |
0.70 |
1.05 |
1.75 |
|
16 |
0.22 |
0.44 |
0.66 |
1.09 |
|
25 |
0.14 |
0.28 |
0.42 |
0.70 |
|
35 |
0.10 |
0.20 |
0.30 |
0.50 |
Leggilo così: un cavo da 4 mm² che trasporta 20 A perde 1,75 V ogni 10 m. Su una corsa di sola andata di 60 m 10,5 V: multa su un sistema a 380 V (2,8%), fatale su un sistema a 96 V (10,9%).
Utilizza questa sequenza per ogni esecuzione, ogni volta:
· Passaggio 1: stabilisci la tensione del sistema. Tensione nominale del bus CC per sistemi CC o tensione di fase per sistemi CA.
· Passaggio 2: trova la corrente massima. Utilizzare la corrente di ingresso massima della pompa a pieno carico indicata sulla targhetta o nella scheda tecnica. Per le corse da array a controller, utilizzare la corrente di cortocircuito dell'array × 1,25.
· Passaggio 3: misura la reale lunghezza di sola andata. Includere il dislivello verticale nel pozzo, il percorso orizzontale verso la schiera e 2–3 m di allentamento a ciascuna estremità. Non stimare da una planimetria.
· Passaggio 4: imposta la caduta consentita. 3% della tensione di sistema per ciascuna sezione, 5% totale.
· Passaggio 5: risolvi per A: A = 2 × L × I × ρ ÷ VD_allowed. Arrotondare per eccesso alla dimensione standard successiva.
· Passaggio 6: controlla la portata, applica il declassamento e controlla il conduttore di terra. In caso di dubbio, aumenta di una taglia: la differenza di costo è irrisoria se si considera una pompa guasta.
Esempio A — Sommergibile CC da 1,5 kW, sistema da 96 V, 60 m a senso unico
Corrente massima della pompa 15,6 A. Caduta ammessa 3% di 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². La dimensione standard successiva è 16 mm². Controlla la portata: 16 mm² ha una potenza nominale di circa 62–76 A, declassato a circa 55 A in un pozzo — molto al di sopra di 15,6 A. Risultato: 16 mm², comodamente all'interno del 3%.
Esempio B — Pompa di superficie monofase AC da 2,2 kW, 220 V, 50 m unidirezionale
Corrente ≈ 10 A. Caduta ammessa 3% di 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². La dimensione standard successiva è 4 mm², che fornisce una caduta di circa 1,75 V (0,8%): un margine salutare per un motore che si avvia sotto carico. Risultato: 4 mm².
Esempio C — sommergibile trifase da 7,5 kW, 380 V, 120 m solo andata
Corrente ≈ 15 A. Caduta ammessa 3% di 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². La caduta di tensione indica 6 mm², ma un'installazione in pozzo di classe 15 kW normalmente specifica 10 mm² per robustezza meccanica e futura riclassificazione. Risultato: 10 mm² — la portata e i controlli pratici vincono sul calcolo minimo, che è normale nei pozzi profondi.

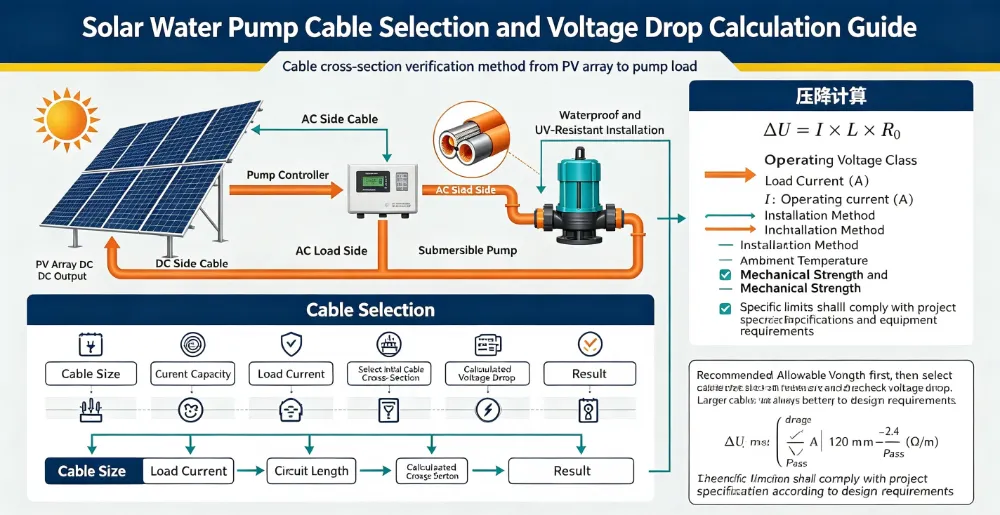

La maggior parte delle installazioni hanno due percorsi di cavi distinti e falliscono per motivi diversi.
Matrice → controller
Questo percorso è esposto: su un tetto, su un terreno, su un campo. Trasporta l'intera corrente dell'array alla tensione dell'array. Le priorità sono l'isolamento UV, la protezione meccanica contro roditori e decespugliatori, la corretta polarità e un isolatore CC sul controller. Utilizzare un cavo solare (H1Z2Z2-K o equivalente) anziché il normale cavo da costruzione.
Controller → pompa
Questo tratto è sepolto in un pozzo, permanentemente bagnato e impossibile da sostituire senza tirare la pompa. Le priorità sono un cavo sommerso adeguato con un rivestimento impermeabile continuo, un forte supporto fisico (il cavo deve pendere da un pressacavo, mai dai suoi stessi conduttori) e un declassamento sensibile al calore. Se hai intenzione di spendere troppo in qualsiasi punto del sistema, spendi troppo qui.
Su lunghi utilizzi dell'array, un'altra opzione è quella di aumentare la tensione dell'array e abbassarla sul controller: raddoppiando la tensione si dimezza la corrente e le perdite diminuiscono con il quadrato della corrente. Questo è il motivo per cui i sistemi a 96 V e 192 V CC sono comuni nei pozzi più profondi.
· Utilizza una lunghezza continua. Ogni giunto in un pozzo bagnato è un futuro punto di cedimento. Se una giunzione è inevitabile, utilizzare un kit di giunzione sommergibile adeguato, non il nastro adesivo.
· Sostenere il cavo in modo indipendente. Fascette fermacavi ogni 2–3 m al tubo di caduta, oltre a una presa pressacavo nella parte superiore. I conduttori non devono mai sostenere il peso del cavo.
· Lascia un ciclo di servizio. 2–3 m di allentamento alla testa pozzo e al controller evitano una ripetizione durante la messa in servizio.
· Tenere il cavo lontano dall'aspirazione della pompa. Instradarlo diritto lungo il tubo, con nastro adesivo, lontano dall'area di aspirazione.
· Rispettare il raggio di curvatura. Isolamento per fessure strette; seguire il raggio minimo indicato dal produttore, in genere 6–10× diametro del cavo.
· Messa a terra e collegamento adeguati. Mettere a terra il corpo della pompa e l'involucro del controller secondo la normativa locale; su un pannello solare galleggiante, incollare anche i telai.
· Proteggere dai fulmini. Le lunghe esecuzioni dell'array rilevano picchi indotti; montare uno scaricatore di sovratensione CC sul controller e mantenere il cavo di terra corto e diritto.
· Etichetta entrambe le estremità. Una pianificazione dei cavi fissata con nastro adesivo all'interno dell'involucro del controller consente di risparmiare ore per il tecnico successivo.
· Dimensionamento in base alla corrente nominale anziché alla corrente di ingresso massima: il cavo è marginale proprio quando conta.
· Misurare la profondità del pozzo e dimenticare il percorso orizzontale verso l'array, che spesso è più lungo.
· Utilizzo di filo da costruzione in un pozzo perché era sul camion. Il PVC ordinario non sopravvive all'immersione permanente.
· Scegliere l'alluminio per risparmiare denaro su una corsa in corrente continua di 40 m, poi chiedersi perché il collasso di tensione è peggiore.
· Ignorare il declassamento della temperatura. Un cavo da 41 A in aria libera può trasportare 30 A in un foro raggruppato.
· Giunzione a metà altezza con nastro isolante. L'acqua trova sempre la giuntura.
· Fare passare il cavo della pompa e il cavo del array nello stesso condotto senza controllare il declassamento per entrambi.
· Lasciare il cavo appeso ai propri conduttori, in modo che il rame si allunghi lentamente e la resistenza aumenti.
|
Sintomo |
Probabile causa del cavo |
Cosa fare |
|
La pompa si avvia tardi e si ferma presto |
Caduta di tensione che consuma il margine di avviamento |
Misurare la tensione sul controller e sulla pompa; confrontare con la tabella sopra |
|
Allarme di sottotensione a mezzogiorno |
Array sottodimensionato o connessione errata |
Controllare ogni terminale per calore e coppia; ricalcolare la corsa |
|
Flusso inferiore a quanto previsto dalla curva |
Caduta eccessiva a pieno carico |
Registra la tensione e la corrente insieme al picco del sole |
|
Cavo caldo o odore di plastica calda |
Portata superata o terminale allentato |
Arrestare la pompa, isolare, ispezionare e ridimensionare |
|
Viaggi fastidiosi ripetuti solo nelle giornate calde |
Declassamento della temperatura non applicato |
Rivalutare il cavo per 50–60 °C o aumentare di una taglia |
|
Il controller funziona, la pompa no |
Conduttore rotto o acqua in una giunzione |
Prova di resistenza di isolamento verso terra; ispezionare la giunzione |
|
La tensione è buona sull'array, bassa sulla pompa |
Cavo lungo e sottile |
Ridimensionare il cavo di derivazione; considerare una tensione di sistema più elevata |
|
Viaggi casuali dopo la pioggia |
Ingresso di acqua in un'articolazione o in una ghiandola |
Terminare nuovamente con un kit sommergibile adeguato e ripetere il test |
· Lunghezza di sola andata misurata e registrata, non stimata
· Corrente massima ricavata dalla scheda tecnica, con fattore 1,25 applicato ove pertinente
· Caduta di tensione calcolata per ciascuna sezione e totale inferiore al 5%
· Portata controllata con declassamento della temperatura e del raggruppamento
· Tipo di cavo classificato per l'ambiente (UV per array, sommergibile per pozzo trivellato)
· Nessuna giunzione sotto la linea di galleggiamento; qualsiasi giunzione utilizza un kit sommergibile
· Cavo supportato ogni 2-3 m e con dispositivo di scarico della tensione alla testa pozzo
· Resistenza di isolamento verso terra misurata e registrata prima del primo avvio
· Continuità e polarità della terra verificate
· Schema dei cavi e lunghezze originali rimaste all'interno del controller
R: Sì, la caduta di tensione varia in base alla lunghezza, quindi un percorso di 10 m tollera un conduttore molto più piccolo rispetto a un percorso di 100 m. Ma non scendere mai al di sotto del requisito di portata e mai al di sotto di 1,5 mm² per qualsiasi cosa che trasporta corrente del motore.
R: È importante, ma in modo meno drammatico, perché la tensione di rete è più alta e la perdita percentuale è minore. Vale la stessa regola del 3% ed è opportuno verificare l'avviamento del motore.
R: Non esiste un limite fisso; c'è un limite di costo. Oltre i 150-200 m circa, il cavo necessario per sostenere il 3% diventa costoso e aumentare la tensione del sistema è solitamente più economico che acquistare il rame.
R: Non necessariamente. È comune e sensato utilizzare un cavo più pesante per la sezione profonda del pozzo e uno più leggero in superficie, a condizione che ciascuna sezione venga calcolata separatamente.
R: In condizioni di scarsa illuminazione la tensione dell'array è già vicina alla soglia di avvio; qualsiasi caduta del cavo lo spinge sotto. Migliorare l'esecuzione da array a controller di solito risolve il problema.
R: Per mangiatoie fisse di grande sezione, sì, con alette corrette e composto antiossidante. Per il cavo sommerso, no: utilizzare il rame.
R: Resistenza di isolamento verso terra (tipicamente >100 MΩ a 500 V per un cavo nuovo), continuità su ogni nucleo e controllo della polarità. Registrare le letture; sono la tua base di riferimento per la futura ricerca di guasti.
R: Sì, sopra la linea di galleggiamento, in un involucro IP68 adeguato con serracavo su entrambi i lati. Sotto la linea di galleggiamento, utilizzare un kit di giunzione sommergibile oppure non farlo affatto.
Il cavo è la parte più economica di un sistema di pompa solare e quella più facile da sbagliare. Due calcoli – caduta di tensione rispetto alla regola del 3%/5% e portata rispetto alla tabella di declassamento – prevengono quasi tutti i guasti legati ai cavi sul campo. Fateli prima che la pompa vada nel buco, registrate i numeri e il sistema continuerà a fornire la sua portata nominale nel decimo anno.
