Protezione dal funzionamento a secco della pompa dell'acqua solare e protezione del controller: la guida completa 2026

Chiedi a qualsiasi officina di riparazione pompe cosa uccide di piùpompe solarie otterrai una risposta molto più spesso di ogni altra: rimanere a secco. Una pompa che gira senza acqua perde il raffreddamento, la lubrificazione e il motore nel giro di pochi minuti, a volte secondi. La buona notizia è che il test di prova è anche il fallimento più prevenibile dell’intero sistema. Quasi tutti i moderni controller per pompe solari vengono forniti con una protezione integrata; il problema è che la maggior parte degli utenti non lo collega mai correttamente, non imposta mai le soglie e non capisce mai cosa sta dicendo loro l'allarme. Questa guida spiega come funzionano effettivamente la protezione dal funzionamento a secco e la protezione del controller, come cablarle correttamente e come risolvere i problemi degli allarmi che arrestano una pompa sul campo. Taizhou Lead Pump Co., Ltd. costruisce pompe solari da 220 W a 15.000 W, sia le pompe che i controller, quindi questo è scritto dalla fabbrica, non da una brochure del prodotto.

1. Perché la corsa a secco è il killer numero uno

Una pompa sommergibile vive nell'acqua per un motivo. L'acqua che lo circonda svolge tre lavori contemporaneamente: raffredda il motore, lubrifica i cuscinetti e le guarnizioni e allontana il calore. Quando il livello dell'acqua scende e la pompa continua a funzionare, tutte e tre si fermano contemporaneamente. Un motore che funziona a secco può raggiungere temperature dannose in meno di un minuto e una pompa solare, che spesso funziona incustodita tutto il giorno, non ha alcun operatore accanto che possa premere l’interruttore.

Nei sistemi solari ci sono tre cause comuni di funzionamento a secco:

· Prelievo del pozzo: la pompa eroga più di quanto il pozzo può riempire, quindi il livello dell'acqua scende al di sotto della presa.

· Basso livello dell'acqua: siccità stagionale o fonte di un serbatoio/fiume che si svuota più velocemente del previsto.

· Perdita di adescamento (pompe di superficie): l'aria entra nella linea di aspirazione, la pompa gira in aria e si surriscalda.

Poiché una pompa solare funziona ogni volta che c'è la luce del sole, un funzionamento a secco può facilmente durare per ore prima che qualcuno se ne accorga. Ecco perché la protezione non è un optional: è l'accessorio più importante del sistema.

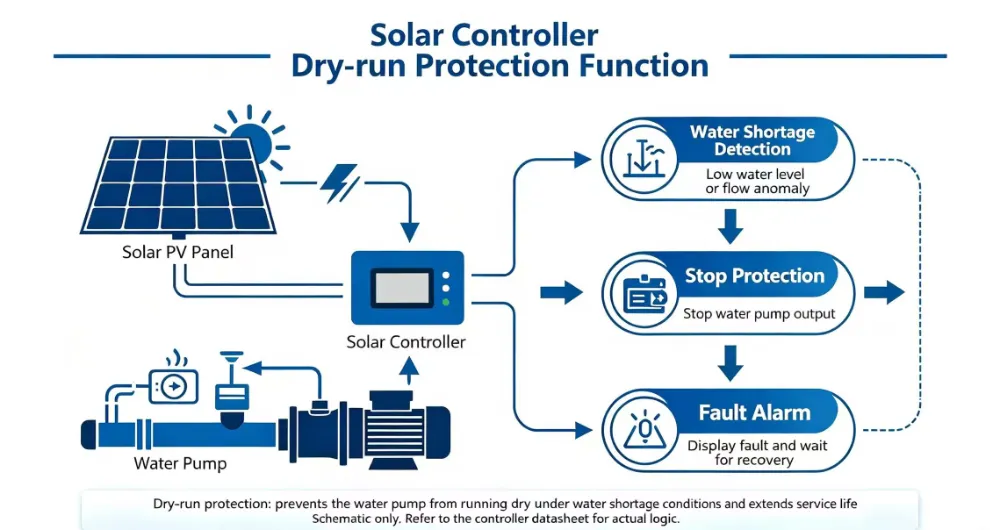

2. Come il controller di una pompa solare rileva il funzionamento a secco

Un evento di prova non necessita di un sensore speciale per essere rilevato. Il controller può già "vederlo" attraverso il comportamento elettrico del motore. La maggior parte dei controller della pompa principale utilizza uno o più dei seguenti metodi:

La parte intelligente è la logica del "riavvio automatico". Quando il controller scatta durante il funzionamento a secco, non si ferma semplicemente e si arrende. Attende un intervallo prestabilito (solitamente 5, 15, 30 o 60 minuti), quindi riprova. Se l'acqua ritorna, la pompa riprende automaticamente, senza ripristino manuale e senza inutili viaggi al pozzo. In caso contrario, protegge la pompa e attende nuovamente. Questo ciclo si ripete fino al ritorno dell'acqua.

3. La torta a strati con protezione completa

Il funzionamento a secco è solo una delle minacce apompa solarefacce. Un controller ben progettato raggruppa diversi livelli di protezione:

4. Controllo del livello dell'acqua: l'approccio diretto

Il rilevamento elettronico del funzionamento a secco reagisce quando la pompa inizia a funzionare a secco. Il controllo del livello dell'acqua è migliore: arresta la pompa prima che ciò accada. Esistono due metodi comuni ed entrambi vengono solitamente collegati direttamente ai terminali di livello del controller.

Interruttore a galleggiante (interruttore a galleggiante/galleggiante a sfera)

Un galleggiante meccanico scorre sulla superficie dell'acqua. Quando il livello scende al di sotto del setpoint, i contatti si aprono (o si chiudono) e il controller arresta la pompa. I galleggianti sono economici, robusti e facili da capire. Usane uno nel pozzo per un'interruzione di basso livello e uno nel serbatoio per un'interruzione di alto livello in modo che il serbatoio non possa traboccare.

Elettrodi/sonde

Due o tre sonde inossidabili vengono abbassate alla profondità di ritaglio desiderata. L'acqua completa un circuito a bassa tensione tra di loro; quando il livello scende e il circuito si rompe, la pompa si ferma. Le sonde non hanno parti mobili, quindi sono adatte ad acque sporche o ricche di detriti dove potrebbe attaccarsi un galleggiante.

Sui controller della pompa principale, l'ingresso del livello è normalmente a bassa tensione (sicuro al tatto) e configurabile come "vicino al funzionamento" o "aperto al funzionamento" a seconda del cablaggio. Qualunque sia il metodo utilizzato, un interruttore di livello cablato e il rilevamento elettronico del funzionamento a secco del controller offrono due livelli di protezione indipendenti: la cintura e i supporti che mantengono in vita una pompa solare incustodita.

5. Protezione della pompa alla fonte d'acqua

L’elettronica non può fare molto. Gran parte dei problemi di "funzionamento a secco" sono in realtà problemi di installazione del pozzo stesso.

· Impostare la pompa a una profondità sufficiente. L’apporto dovrebbe collocarsi ben al di sotto del livello dinamico dell’acqua più basso previsto, con un margine per il prelievo stagionale.

· Attenzione allo spazio di immissione. Lasciare uno spazio adeguato sopra il fondo del pozzo in modo che sabbia e sedimenti non vengano risucchiati.

· Abbina la pompa alla resa del pozzo. Se la pompa è più grande di quanto il pozzo possa ricaricare, attirerà il pozzo e farà scattare la protezione per tutto il giorno: dimensioni per il tasso di recupero, non solo per i picchi di domanda.

· Attenzione al prelievo in estate. Un pozzo che resiste nella stagione delle piogge può fallire nella stagione secca; abbassare la sonda di esclusione o impostare un intervallo di funzionamento a secco più alto.

· Per le pompe di superficie, mantenere la linea di aspirazione ermetica. Qualsiasi perdita d'aria interrompe l'adescamento e imita una corsa a secco.

6. Protezione elettrica della pompa

Le pompe solari spesso si trovano alla fine di un lungo cavo, in particolare le unità sommergibili, dove il sistema è in superficie e la pompa si trova a centinaia di metri nel pozzo. Questa distanza introduce due problemi per i quali vale la pena progettare fin dal primo giorno:

· Caduta di tensione. Il cavo sottile o troppo lungo ruba silenziosamente la tensione; la pompa vede meno di quanto produce l'array e funziona lentamente o al limite della protezione da sottotensione. Dimensionare generosamente il conduttore e mantenere le corse più brevi possibile.

· Sovratensioni e fulmini. I lunghi cicli da pannello a controller rilevano picchi indotti. Installare un limitatore di sovratensione sul controller, mettere a terra il corpo della pompa e i telai dei pannelli e mantenere in ordine il cablaggio dell'array.

· Polarità corretta e terminali serrati. L'inversione di polarità è l'errore di installazione più comune; controllare due volte prima della prima accensione e serrare correttamente ciascun terminale.

Un articolo dedicato al dimensionamento dei cavi e al calcolo della caduta di tensione perpompe solarista arrivando; per ora, la regola è semplice: non sottodimensionare mai il cavo per risparmiare un po' di rame, perché la perdita viene ripagata ogni ora di sole per tutta la vita del sistema.

7. Non lasciare che il sovradimensionamento sminuisca la tua protezione

Paradossalmente, una pompa sovradimensionata è un motivo comune per cui la protezione interviene costantemente. Se la pompa è molto più potente di quanto il pozzo possa fornire, abbassa il livello dell’acqua in pochi minuti, entra in funzione la protezione contro il funzionamento a secco, il pozzo si riprende lentamente e il ciclo si ripete: la pompa passa il pomeriggio a scattare invece di pompare. La soluzione non è disabilitare la protezione (non farlo mai) ma:

· Scegli un modello il cui flusso corrisponda alla velocità di ricarica realistica del pozzo.

· Utilizza un azionamento a velocità variabile/MPPT in modo che la pompa rallenti invece di fermarsi quando il livello scende.

· Imposta un intervallo di riavvio automatico più lungo in modo che il pozzo abbia il tempo di riprendersi tra un tentativo e l'altro.

· Aggiungi un serbatoio di stoccaggio e aziona la pompa per riempire il serbatoio, invece di cercare di soddisfare direttamente la domanda.

8. Risoluzione dei problemi: lettura degli allarmi

I codici di errore variano in base al modello del controller. Conserva sempre il manuale del controller insieme alla registrazione dell'installazione e fotografa il cablaggio prima di toccare qualsiasi cosa. Se non sei sicuro, invia il codice e un breve video alla fabbrica: Lead Pump supporta i clienti in cinese, inglese e francese.

9. Una semplice lista di controllo per la protezione

· Rilevamento del funzionamento a secco abilitato, con un intervallo di riavvio automatico realistico selezionato.

· Sonda o galleggiante di interruzione di basso livello montato nel pozzo.

· Galleggiante di intercettazione dall'alto montato nel serbatoio di accumulo.

· Pompa impostata al di sotto del livello dell'acqua stagionale più basso, con margine.

· Cavo correttamente dimensionato per la corsa; terminali serrati.

· Scaricatore di sovratensione montato; messa a terra dei telai della pompa e dei pannelli.

· Controller ombreggiato e ventilato.

· Il flusso della pompa corrispondeva al tasso di recupero del pozzo.

· Elenco dei manuali e dei codici di errore archiviato vicino all'installazione.

10. Errori comuni

· 1. Disattivare la protezione dal funzionamento a secco perché continua a scattare: risolvere invece la causa, mai la protezione.

· 2. Acquistare una pompa troppo grande per un pozzo debole, quindi combattere i conseguenti viaggi per tutta la stagione.

· 3. Non montare mai un interruttore di livello, affidandosi solo al rilevamento elettronico.

· 4. Impostazione della sonda di esclusione troppo alta, per cui la pompa si ferma mentre c'è ancora molta acqua.

· 5. Sottodimensionamento del cavo in modo che la protezione da sottotensione intervenga nel pomeriggio.

· 6. Lasciare il controller in pieno sole e incolpare la pompa per il surriscaldamento.

· 7. Nessuna protezione da sovratensione su un percorso lungo ed esposto del pannello.

· 8. Avviare la pompa prima di controllare il livello dell'acqua dopo un lungo periodo di siccità.

11. Domande frequenti

D: Posso far funzionare una pompa solare senza protezione contro il funzionamento a secco?

R: Tecnicamente sì, praticamente mai. Una corsa a secco può distruggere un motore in pochi minuti epompe solaricorrere incustodito. Ogni controller della pompa principale include il rilevamento del funzionamento a secco: collegalo e abilitalo sempre.

D: Cosa fa la pompa quando scatta la protezione contro il funzionamento a secco?

R: Si ferma, attende un intervallo prestabilito (spesso 5-60 minuti), quindi si riavvia automaticamente per verificare se è ritornata l'acqua. In caso contrario, protegge nuovamente la pompa e attende. Non è necessario alcun ripristino manuale.

D: Ho bisogno sia di un interruttore a galleggiante che di un rilevamento elettronico del funzionamento a secco?

R: Idealmente sì. L'interruttore di livello arresta la pompa prima che funzioni a secco; il rilevamento elettronico funge da riserva quando il livello scende più velocemente del previsto. Due strati indipendenti sono più sicuri di uno.

D: Perché la protezione della pompa scatta ogni pomeriggio?

R: Quasi sempre perché la pompa è più grande del tasso di recupero del pozzo, quindi aspira il pozzo. Ridimensionare la pompa, rallentarla con un controller a velocità variabile o estendere l'intervallo di riavvio: non disattivare la protezione.

D: Come faccio a sapere se un viaggio è stato eseguito a secco o sottotensione?

R: Lo dicono il codice di errore o le condizioni. Il funzionamento a secco avviene solitamente quando il livello dell'acqua è basso o dopo un lungo pompaggio; la sottotensione si verifica tipicamente nel pomeriggio o su un lungo tratto di cavo. La tabella di risoluzione dei problemi qui sopra associa i sintomi alle cause.

D: La protezione funziona allo stesso modo sulle pompe ibride CA/CC?

R: Sì. Le pompe ibride mantengono le stesse protezioni del controller (funzionamento a secco, sovra/sottotensione, sovracorrente e sovratemperatura) e commutano semplicemente tra l'ingresso solare e quello di rete/generatore.
